- 口径：DN15~100mm
- 全通径设计、响应迅速、密封性好
- 密封数控精车、扭矩大小均衡、使用寿命长
- 下沉式压盖设计 预紧阀杆处密封更便捷
- 防火防静电结构，符合API607、GB/T6899等标准规范
- 可适用纤维和微小颗粒的悬浊液及粘性介质
产品概述 Overview
Q71对夹球阀结构：由阀体，阀盖结合球芯组装而成，球芯利用阀杆连接，轴旋转90度可实现开启关闭作用。主要用于管道开关，紧急切断，也可以设计球芯V型开口达到流量调节功能。
结构特点 Structural Characteristics
A、扭矩轻：弹性阀座与球芯弹性接触密封比压可控，为球体转动时提供弹性避让，运行扭矩均匀无卡阻，手感润滑，开启无抱死。阀座切边避免高压差状态下球口会不嵌入阀座。
B、阀座密封性能强，弹性阀座的预密封，在阀门关闭后上游阀座在介质的压力下形成有用的自密封效果。
C、阀座寿命长，弹性阀座的预压缩行程长，磨损补偿量大，同时有上游密封和下游支撑的形式，使得闭合开始到密封前这段行程，密封而不受介质压力，只有在闭合瞬间形成密封时，阀座密封面的压强上升，从而实现密封耐久性。
D、阀座切边与包裹限冷流结构：阀座切边有用利用球体与阀座非支撑面积，阀座衬环包裹防止冷流塌陷，从而实现承高压。
E、阀杆下凸设计防飞出同时还能防止阀杆泄漏。
F、防止静电设计保证了 球芯阀杆和阀体之间的电流向外引导，有用避免因静电引发的全安事故。
G、阀杆上的O型圈有良好的自密封作用，对阀腔内介质起了有用和密封作用。
H、阀杆填料V型设计，杆阀填料压环平面密封进行精密加工组装达到无泄漏效果。
I、碟簧补偿设计，以适应在密封填料环磨损情况下自动弹性补偿效果从而减少泄漏。
J、全流量设计，保证介质在阀门中快速流动从而节省时间， 结能等特点。
性能规范 Performance Specifications
| 公称通径 | DN15-DN250、1/2"-4" |
| 公称压力 | PN1.6、2.5、4.0、6.4 MP |
| 壳体强度试验压力 | PN2.4 、3.8 、6.0 、9.6 MP |
| 低压气密试验压力 | 0.8MP |
| 适用介质 | 水、油、气、硝酸类、醋酸类 |
| 设计及制造标准 | NSI B16.34、GB/T-12224-2015 |
| 试验标准 | PI598、GB/T13927-2008、EN12516-3 |
| 螺纹标准 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |

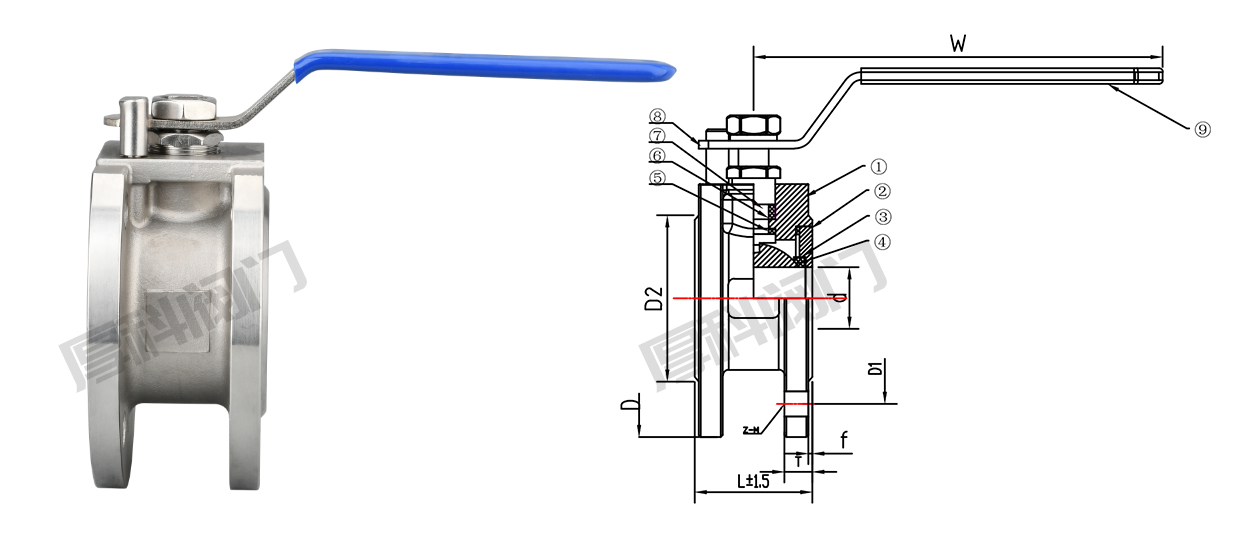

零件材料 Part Material
| NO. | 零件名称 | 材质 | 数量 |
| 1 | 阀体 | WCB/CF8/CF8M | 1 |
| 2 | 阀盖 | WCB/CF8/CF8M | 1 |
| 3 | 阀座 | PTFE/RPTFE | 2 |
| 4 | 球体 | SS304/SS316 | 1 |
| 5 | 密封圈 | PTFE/RPTFE | 1 |
| 6 | 阀杆密封圈 | PTFE/RPTFE | 1 |
| 7 | 阀杆 | SS304/SS316 | 1 |
| 8 | 手柄 | S201/S304 | 1 |
| 9 | 手柄套 | PVC | 1 |
其他特殊材质或特殊温度可根据客户要求设计选型
连接尺寸 Conncetion Dimension
| DN | d | D | D1 | D2 | T | f | L±1.5 | Z-M |
| 15 | 15 | \ | \ | \ | \ | \ | \ | \ |
| 20 | 20 | \ | \ | \ | \ | \ | \ | \ |
| 25 | 25 | 110 | 84 | 65 | 11 | 3 | 43 | 4*M14 |
| 32 | 32 | 132 | 100 | 85 | 14 | 3 | 60 | 4*M16 |
| 40 | 38 | 142 | 110 | 78 | 15 | 3 | 60 | 4*M16 |
| 50 | 49 | 156 | 126 | 98 | 16 | 3 | 72 | 4*M16 |
| 65 | 64 | 177 | 145 | 118 | 16 | 3 | 94 | 8*M16 |
| 80 | 80 | 192 | 160 | 142 | 16 | 3 | 115 | 8*M16 |
| 100 | 95 | 212 | 180 | 165 | 20 | 3 | 136 | 8*M16 |
