- 口径：DN15~100mm
- 全通径设计、响应迅速、密封性好
- 密封数控精车、扭矩大小均衡、使用寿命长
- 下沉式压盖设计 预紧阀杆处密封更便捷
- 防火防静电结构，符合API607、GB/T6899等标准规范
- 可适用纤维和微小颗粒的悬浊液及粘性介质
产品概述 Overview
Q11F-16P不锈钢二片式内丝口球阀也称不锈钢二片式球阀，主要有阀体、阀盖、球体、阀杆、密封圈、填料垫、阀杆、螺栓、手柄等重要部分组成。阀体结构为二段式结构，为主阀体和和阀盖两段组成，故称二片式球阀，球体为浮动球结构，依靠介质压力施加压力，不锈钢二片式丝口球阀球体浮动施压与阀座密封面之上得到有效密封。
性能规范 Performance Specifications
| 适用温度范围 |
-20~120℃ |
| 使用压力 |
≤4.0MPa |
| 适用介质 |
水、气、油 |
| 设计制造 |
GB/T-12224/ANSIB16.34 |
| 螺纹标准 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 检查与测试 |
GB/T-13927/API598 |
| 气压测试 |
1.6MPa |
零件材料 Part Material
| 部件名称 |
材质 |
| 阀体 |
CF8M |
CF8 |
WCB |
| 阀盖 |
CF8M |
CF8 |
WCB |
| 球 |
SS316 |
SS304 |
SS304 |
| 阀杆 |
SS316 |
SS304 |
SS304 |
| 阀座 |
PTFE |
RPTFE |
PTFE |
| 线条 |
PTFE |
PTFE |
PTFE |
| 杆密封 |
PTFE |
PTFE |
PTFE |
| 中头垫 |
PTFE |
PTFE |
PTFE |
| 填料压套 |
SS202 |
SS202 |
SS202 |
| 手柄 |
SS202 |
SS202 |
SS202 |
| 弹垫 |
SS202 |
SS202 |
SS202 |
| 螺帽 |
SS202 |
SS202 |
SS202 |
| 锁片 |
SS202 |
SS202 |
SS202 |
| 胶套 |
PLASTIC |
PLASTIC |
PLASTIC |
其他特殊材质或特殊温度可根据客户要求设计选型

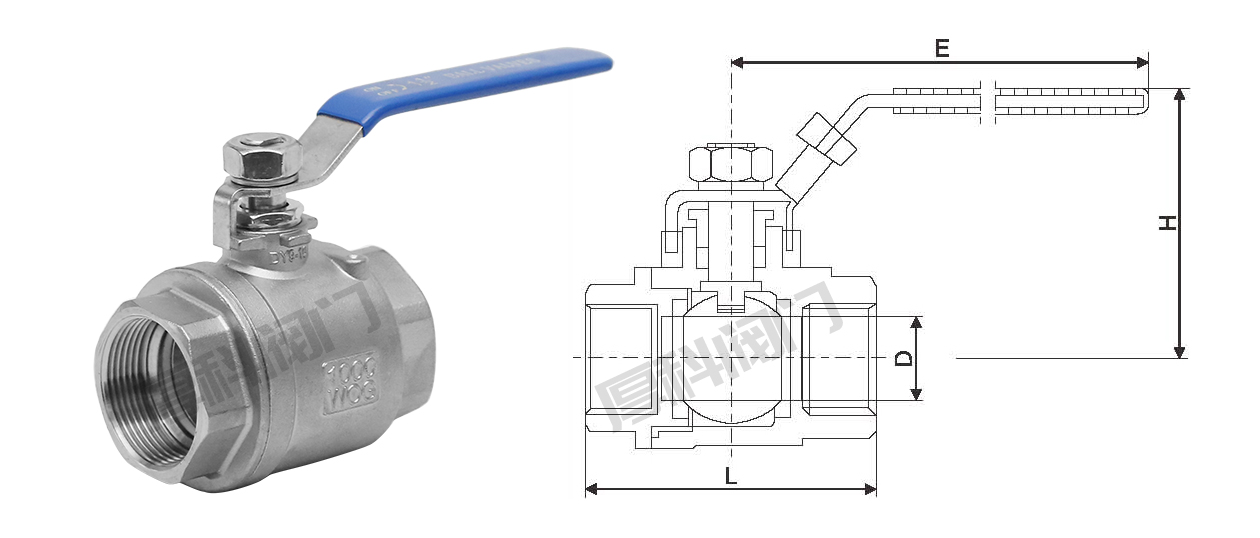

连接尺寸 Conncetion Dimension
| DN |
L |
D |
H |
E |
| 1/2" |
62 |
15 |
60 |
98 |
| 3/4" |
70 |
20 |
67 |
120 |
| 1" |
81 |
25 |
70 |
120 |
| 1-1/4" |
96 |
32 |
82 |
150 |
| 1-1/2" |
105 |
38 |
91 |
170 |
| 2" |
120 |
48 |
100 |
170 |
| 2-1/2" |
138 |
65 |
125 |
250 |
| 3" |
170 |
78 |
142 |
250 |
| 4" |
205 |
100 |
163 |
300 |
